Pengenalan Subnet Mask dan Membuat Jaringan Wireless pada Cisco Packet Tracer

Membuat Jaringan DHCP

Masukkan 1 buah server, 1 buah Switch dan 5 buah device.

Sambungkan semua device dengan kabel.

Masuk ke menu service pada server, masukkan gateway, start ip addres subnet mask dan jumlah device/user. sesuaikan saja subnet dengan jumlah device yang akan di gunakan.

Kemudian lakukan penyetingan IP server yang nanti akan menjadi penyedia IP ke semua device yang ada.

Pada konfigurasi device pilih saja DHCP dan IP akan teralokasikan secara otomatis.

Berikut ini adalah pengetesan ping antar device, dan hasilnya berhasil melakukan ping.

Membuat Jaringan Wireless

Buatlah skema jaringan dengan contoh seperti dibawah ini.

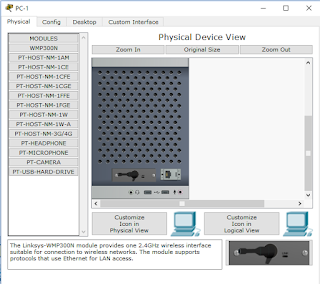

Pada setiap device ubahlah yang sebelumnya port RJ45 menjadi WLAN Card.

 Maka akan langsung tersambung seperti dibawah ini.

 Lakukan penyetingan IP pada semua device disini menggunakan 5 device maka ip berawal dari 192.168.1.1 sampai 192.168.1.5

 Berikut ini adalah pengetesan dengan ping dari device ke device laiinya dan berhasil.
